Micro Laser Gas Télémètre

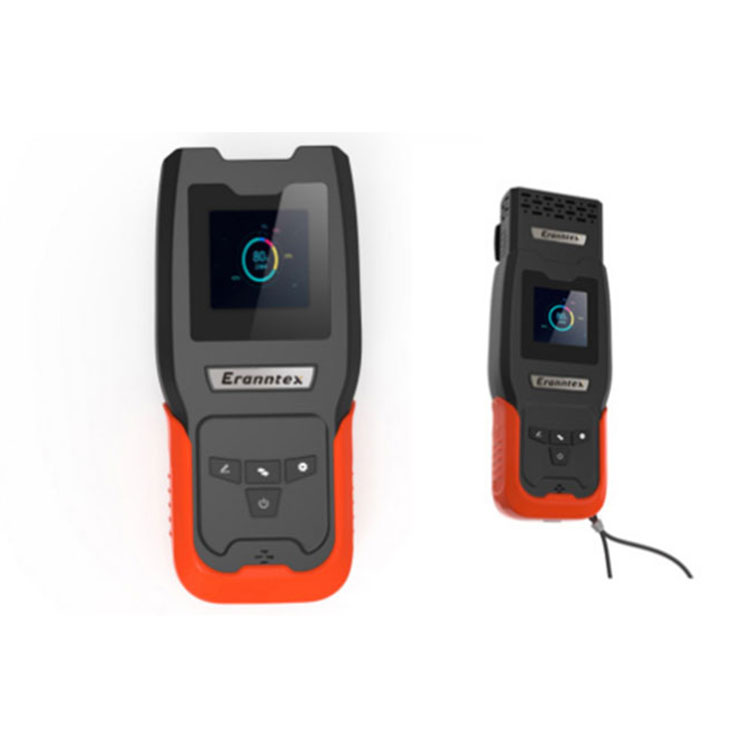

MS104K-TDLAS Micro Laser Gas Télémètre

Le télémètre à gaz micro laser du fabricant de zétrons est un appareil basé sur la technologie de spectroscopie d'absorption laser qui permet une mesure sans contact de la concentration en gaz naturel. Il est souvent utilisé dans les stations de gaz naturel, l'inspection des gaz urbains et d'autres occasions.

Les normes d'exécution de ce produit sont:

GB3836. 1-2010 "Atmosphères explosives Partie 1: Exigences générales pour l'équipement"

GB3836.4-2010 "Atmosphères explosives Partie 4: Équipement protégé par un" i "intrinsèquement sûr" "

Caractéristiques:

La conception miniaturisée adopte une conception micro-structurelle hautement intégrée, qui est de petite taille, de poids léger et peut être placée dans une poche.

L'expansion multifonctionnelle comprend une fonction Bluetooth en option, une fonction de mesure de distance intégrée et une fonction de détection de hotte de collecte d'air. Conditions d'environnement d'exploitation

Pression atmosphérique: (70 ~ 116) kpa

Température ambiante: (-20 ~ +50) C

Humidité relative: ≤ 95% Rh (+ 25c)

l'effet sur l'environnement

Le fonctionnement de ce télémètre à gaz micro laser peut ne pas provoquer une interférence nocive.

Le fonctionnement de ce produit n'est pas affecté par des interférences externes ou même une mauvaise interférence dans une certaine mesure.

poids du produit

Poids unitaire: 0,25 kg de poids net)

Poids d'expédition: 1,0 kg (poids brut)

Description clé

Bouton d'accueil: Appuyez et maintenez pendant 2 secondes pour allumer et éteindre le téléphone.

Clé de réglage: cliquez sur l'interface principale pour saisir le réglage de la valeur d'alarme.

Clé d'incrément de valeur d'alarme:

Dans le réglage de la valeur d'alarme, cliquez une fois et la valeur d'alarme augmentera de 50 ppm. MO

Valeur d'alarme Clé de décrémentation:

Dans le réglage de la valeur d'alarme, cliquez une fois et la valeur d'alarme diminuera de 50 ppm. MO

Instructions

Ouvrez la couverture de l'objectif

Tournez le couvercle de l'objectif à 90 ° pour l'ouvrir. Soyez prudent de ne pas le renverser sur 90 °, sinon cela peut endommager les composants internes.

6.2 laser

Lorsque vous démarrez le test, appuyez sur le bouton d'alimentation pour allumer la machine. À l'heure actuelle, le laser indicateur est allumé et toujours allumé, et le laser de détection est allumé. Après un temps de stabilisation de 3 à 4 secondes, des tests continus peuvent être démarrés. Lors de l'arrêt de la détection, appuyez et maintenez le bouton d'alimentation pour éteindre l'instrument. À l'heure actuelle, le laser est indiqué pour être désactivé et l'instrument entre dans l'état d'arrêt.

6.3 Détection de démarrage

Lors de la détection, pointez le laser indiquant la cible à mesurer, et l'affichage affichera la concentration intégrée de méthane dans la zone mesurée, dans PPM · MO.

Note:

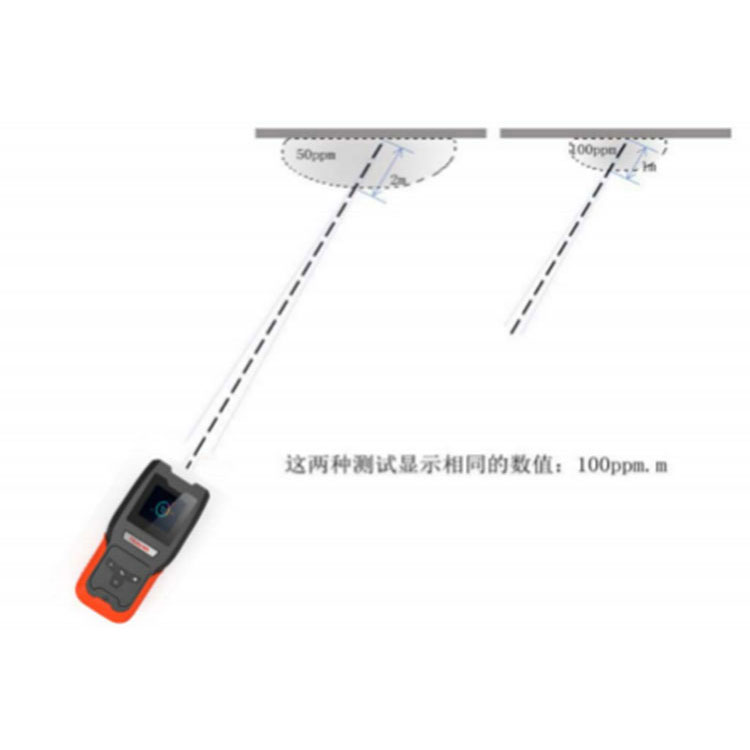

PPM.M est l'unité de concentration intégrée et représente le produit de la concentration et de la largeur du méthane. Parmi eux, PPM est l'unité de concentration en gaz, c'est-à-dire «parties par million», indiquant la concentration de méthane; = est la longueur de l'unité "compteur", indiquant la largeur de la masse d'air mesurée.

Exemple: la détection est effectuée à 5 mètres de la cible mesurée. Si la concentration de la masse d'air de fuite de méthane est de 500 ppm et que la largeur est de 1 mètre, la concentration intégrée de la masse d'air de fuite de méthane est de 500 ppmx1m = 500 ppm · m. À l'heure actuelle, la valeur affichée par l'instrument est de 500 gpm · m

6.4 Alarme

Lorsqu'il est détecté que la valeur de concentration de méthane dépasse la valeur d'alarme définie, l'instrument sonnera une alarme et l'appareil continuera de vibrer.

6.5 Charge de l'appareil

Lorsque l'alimentation de la batterie est trop faible, l'appareil doit être chargé via le chargeur propre de l'appareil ou un chargeur standard avec une spécification de sortie de 4,2 V / 2A. Lors de la charge, entrez l'interface de charge. Cliquez sur n'importe quel bouton pour réveiller l'écran et cochez l'état de charge.

7 conseils de détection

7.1 Généfications générales

1) Étant donné que le gaz de méthane est moins dense que l'air, il se propagera vers le haut après la fuite. Par conséquent, il est préférable de viser le laser indiquant une position 10 à 20 cm au-dessus de la cible à mesurer pendant l'inspection.

2) Lorsque vous testez, veuillez faire attention à la barre d'indicateur d'intensité de lumière de retour sur l'écran d'affichage. Si le nombre de barres d'indicateur d'intensité de lumière de retour est très faible, cela signifie que le signal laser réfléchi reçu par l'instrument est très faible. À l'heure actuelle, l'angle ou la position doit être modifié pour la détection.

3) Lors du test, le laser indicateur doit être irradié sur les bâtiments à tester, les tuyaux, les murs, les sols, le sol, les arbres et autres objets facilement réfléchissants, afin que l'instrument puisse recevoir des signaux laser réfléchis plus forts.

4) Lors de la détection, maîtrisez le visée et le contrôle de la vitesse de balayage. Des mouvements violents ou soudains provoqueront de fausses mesures ou de fausses alarmes par l'instrument.

5) Lorsque la cible à mesurer a un angle mort de détection qui peut ne pas être irradié par le laser, veuillez modifier l'orientation de détection ou effectuer une détection approximative de la zone adjacente de la cible à mesurer.

7.2 Détection pour différentes occasions

1) Lors de la détection des pipelines souterrains, le gaz divulgué ne s'échappe souvent pas directement au-dessus du point de fuite, mais diffuse lentement dans le sol et s'échappe du sol lâche ou de fissures de ciment. Par conséquent, le balayage des clés doit être effectué sur un sol lâche, des fissures de ciment, des bouches de puits de four, etc.

2) Lorsque vous inspectez les pipelines au sol, essayez d'utiliser le pipeline lui-même ou les objets à proximité comme réflecteurs pour vous concentrer sur les vannes de balayage, les brides et autres endroits sujets aux fuites.

3) Lorsque vous testez les maisons des résidents, il n’est pas nécessaire d’aller à l’intérieur de la distance de détection. Vous n'avez qu'à scanner le verre de cuisine en bas.

4) Lorsque vous testez un petit point de fuite, vous devez vous tenir dans un endroit sous le vent, effectuer des tests répétés à environ 3 mètres de la cible et faire attention aux modifications des valeurs de l'affichage.

5) Lorsque vous mesurez des cibles avec des arrière-plans hautement réfléchissants, de fausses alarmes peuvent se produire. Veuillez prêter une attention particulière à savoir si la barre d'indicateur d'intensité de lumière de retour sur le panneau d'affichage est trop élevée. À l'heure actuelle, ajustez l'angle de mesure pour éviter les fausses alarmes causées par de fortes réflexions. .

6) La distance de détection de cet instrument est de 30 mètres. Pendant la détection réelle, cette distance est liée à des facteurs tels que l'environnement sur place, les réflecteurs et les angles de réflexion. D'une manière générale, plus la distance de détection est éloignée, plus l'intensité du signal laser reçu par l'instrument est faible et la précision de détection diminuera également. Par conséquent, lorsqu'une indication de fuite de gaz est trouvée à une longue distance, l'instrument doit être déplacé vers

Détecter soigneusement la position plus proche de la cible mesurée pour obtenir des résultats de détection plus précis.

7.3 Comment déterminer la portée des fuites

Lors du test, pour déterminer la portée de la fuite, veuillez suivre les étapes ci-dessous.

1) Commencez à scanner avec l'instrument face à la direction du vent.

2) Prenez la place avec la concentration la plus élevée comme point de division.

3) Modifier l'orientation et scanner à nouveau la zone de fuite.

4) Si la fuite est toujours affichée après avoir modifié l'orientation, cela signifie que la position définie est correcte.

5) S'il n'y a pas d'affichage de fuite après avoir modifié l'orientation, le gaz de fuite peut être affecté par la direction du vent. Veuillez scanner dans d'autres orientations.

7.4 Facteurs généraux affectant la précision de la détection

1) Certains objets ou matériaux reflètent trop fortement le laser ou absorbent trop fortement le laser, ce qui peut facilement faire afficher l'instrument des valeurs de détection erronées. Comme: verre, objectifs, réflecteurs, etc.

2) Puisque le gaz diffuse plus rapidement lorsque la température est très élevée ou que le vent est fort, lorsqu'il y a moins de fuite, le gaz divulgué ne peut pas être concentré et qu'il peut y avoir une grande déviation dans la valeur de détection.

3) Ce télémètre ne réagit pas à d'autres gaz inflammables tels que l'éthane et le propan
