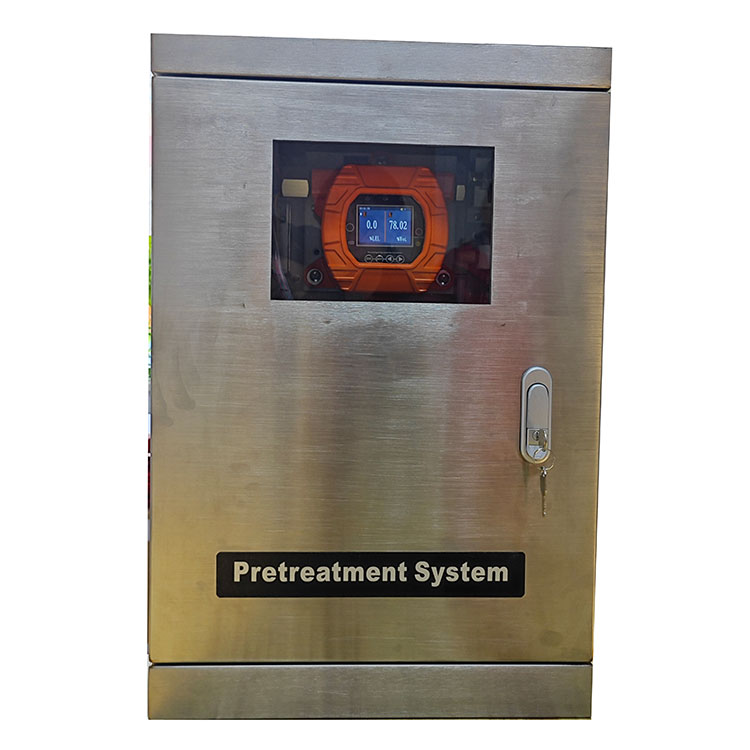

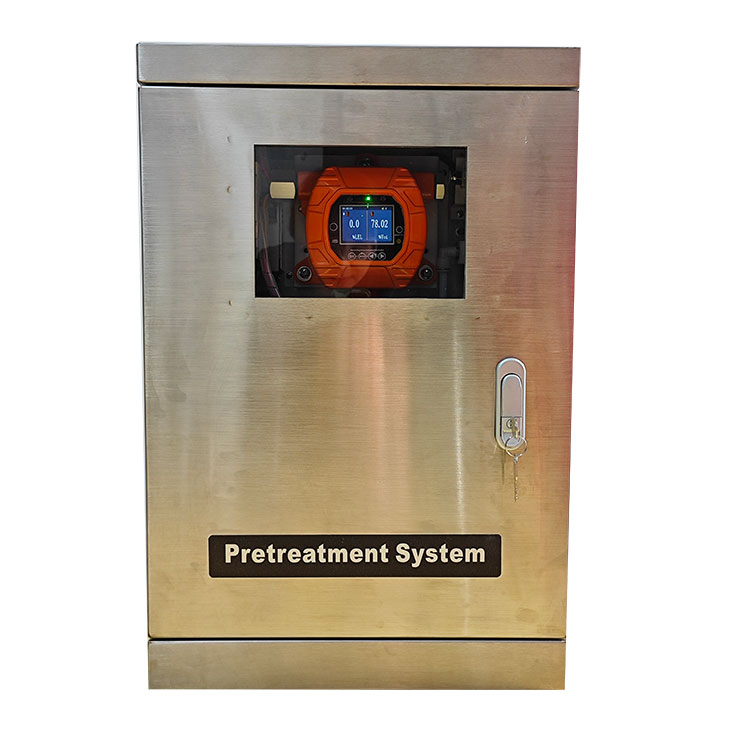

Système de détection de gaz simple

Le système de détection de gaz simple Th-1000B est principalement utilisé dans l'industrie de l'analyse des gaz. Le principe principal est d'échantillonner le gaz mesuré sur place pour la déshumidification et la filtration de la poussière, et de maintenir la température et l'humidité de la constante de gaz mesurée dans une certaine plage, afin que l'analyseur de gaz puisse détecter normalement la concentration. L'ensemble du processus est automatisé et ne nécessite pas d'intervention humaine. Le système de prétraitement du gaz Th1000 est utilisé dans des occasions où le gaz mesuré a peu de poussière, peu de vapeur d'eau et de température normale.

envoyer une demande

Caractéristiques du produit

Conception étanche, détection rapide et stable.

Le système de détection de gaz simple peut être intégré au châssis ou à l'extérieur.

La distance d'échantillonnage standard est de 10 mètres et la distance d'échantillonnage maximale avec la pompe à vide en option est supérieure à 70 mètres.

Configuration du produit

TH-1000B	Configuration de prétraitement
Caractéristiques: avec fenêtre Occasions applicables: Température normale Une petite quantité de vapeur d'eau Une petite quantité de poussière	201 châssis en acier inoxydable (avec fenêtre) Châssis sans explosion, châssis personnalisable à l'épreuve des explosions
	Détecteur de gaz MIC-500S
	Filtre à condensat en verre
	Vanne de vidange électromagnétique
	Pompe CC sans balais
	Conseil d'extension de relais
	Système de gestion de l'alimentation
	Connecteur d'écoulement
	Tuyau de connexion
	Dimensions (600 * 400 * 170 mm)

Gaz de détection	Gaz toxiques, oxygène, dioxyde de carbone, gaz inflammables et explosifs, TVOC, etc.
Plage de détection	0 ~ 1, 10, 100, 1000, 5000, 50000 ppm (mg / m3); 0 ~ 100% lel; 0 ~ 200 mg / L; 0 ~ 20%, 50%, 100% vol; Les autres gammes sont facultatives,
Résolution	0,001 ppm, 0,01 ppm, 0,1 ppm, 1 ppm; 0,1% LEL; 0,1 mg / L; 0,01% vol, 0,001% vol; D'autres résolutions peuvent être personnalisées,
Principe de détection	Électrochimie, combustion catalytique, infrarouge, conductivité thermique, photoion PID, absorption UV, TDLA laser, etc., selon le type de gaz, la plage, l'environnement du site et les besoins des utilisateurs.
Précision typique	≤ ± 3% F.S (une précision plus élevée peut être personnalisée en fonction des performances du capteur)
Linéarité	Plus ou moins 2% ou moins
Temps de réponse	T90≤30 secondes
Gas d'échantillonnage transformé	La température n'est pas élevée, la vapeur d'eau n'est pas grande et la poussière n'est pas beaucoup
Gas d'échantillonnage transformé	(Lorsque l'humidité est trop élevée et que la poussière est grande, d'autres prétraitements sont nécessaires)
Mode de travail	Température constante: 25 ℃ après le traitement, peut être réglé (facultatif)
Tension de travail	Humidité constante: 70% HR, l'humidité après le traitement, peut être définie (facultative)
Environnement de travail	Fonctionnement continu fixe, mesure de type pompe (pression positive, pression négative, environnement sous vide peut l'être)
Distance d'échantillonnage	220VAC, 50Hz
Mode d'affichage	Température de fonctionnement -40 ℃ ~ + 70 ℃ (valeur typique), humidité relative≤ 99% Rh, pression: 0,1 MPa +/- 20%,
Sortie du signal	Température d'échantillonnage: -40 ℃ ~ + 70 ℃ (standard)
Mode d'alarme	La norme est de 10 mètres, la distance d'échantillonnage de la pompe à vide haute puissance en option est supérieure à 70 mètres, si la pression du gaz mesuré est relativement grande, la distance d'échantillonnage est en conséquence plus grande
Niveau de protection	Affichage de couleur HD de 1,7 pouce sur le site,
Interface électrique	①The (quatre) Système de fil 4 ~ 20 mA, peuvent être connectés à divers contrôleurs d'alarme, PLC, CD et autres systèmes de contrôle;
Matériau de la boîte extérieure	2 bus RS485 (RTU), protocole standard MODBUS;
Dimensions externes	③2 Ensembles de sortie de commutation d'alarme élevée et faible de relais (ensemble norme 1, éventuellement ajouter 1 ensemble), contact passif (nœud sec)
Accessoires standard	Facultatif: 0 ~ 20mA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, transmission sans fil, transmission réseau, alarme SMS
Certificat de qualification du fabricant	La sortie par défaut est 1. Deux sorties de contact passive (nœud sec) sont facultatives. Les points d'alarme peuvent être définis. Alarme audible et visuelle sur place (facultative)
