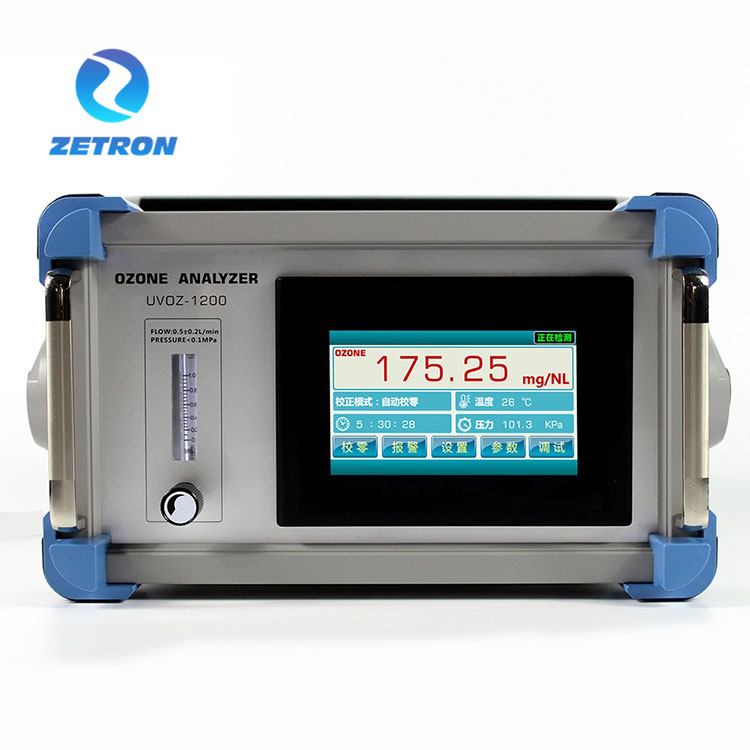

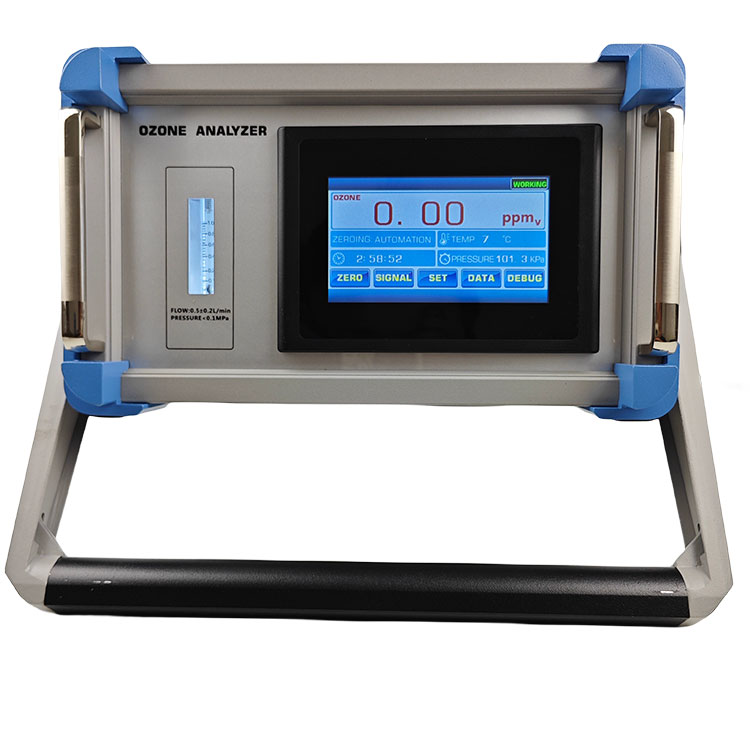

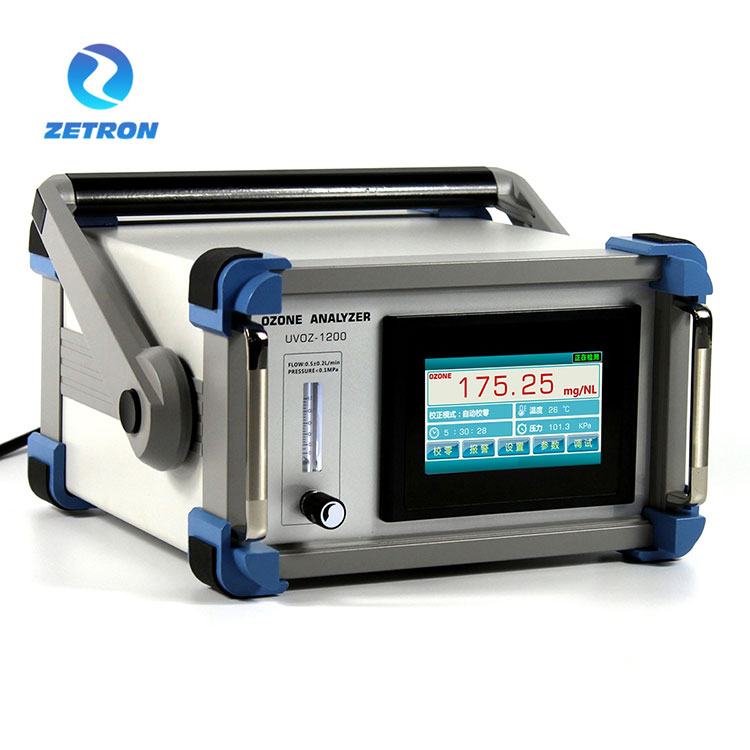

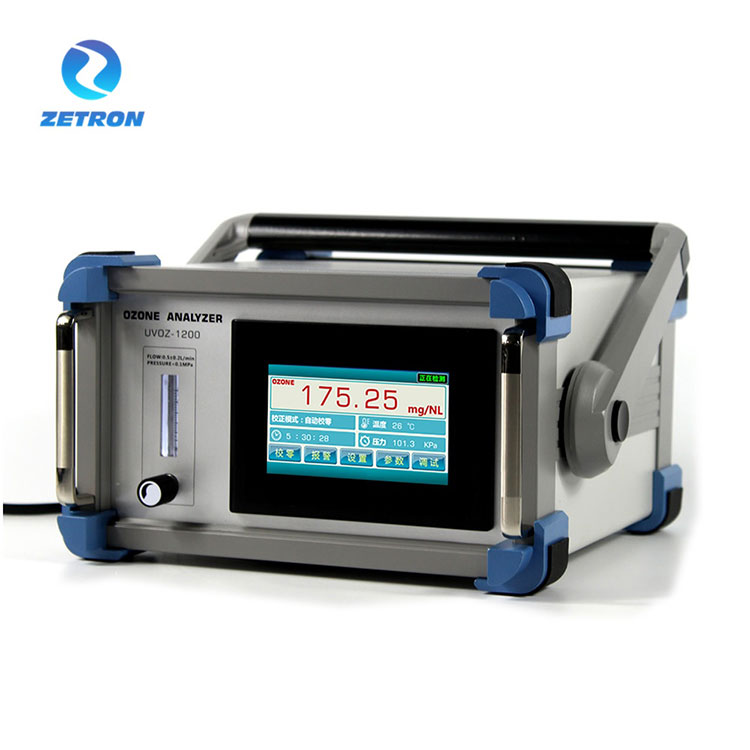

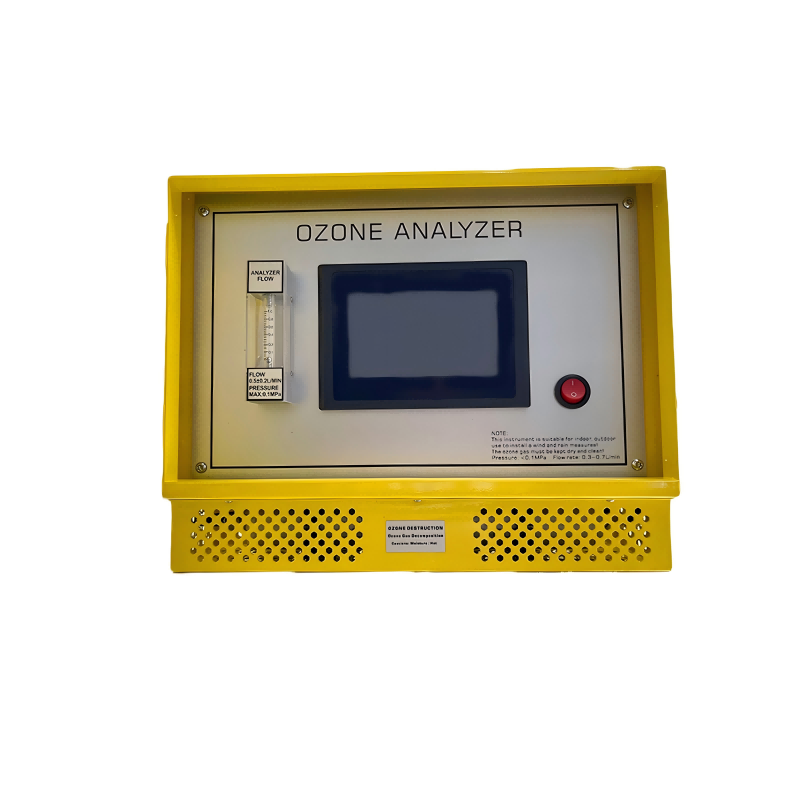

Détecteur d'ozone UV

Description générale

Le détecteur d'ozone UV est un photomètre à faisceau à double faisceau à base de microprocesseur (UV 254 nm) pour mesurer la teneur en ozone dans l'air ou l'oxygène.

Pour évaluer la teneur en ozone dans l'échantillon à gaz, le détecteur de latuvozone mesure le rayonnement UV dans le canal de mesure, le rayonnement UV dans le canal de référence, la température et la pression dans la cuvette.

L'analyseur d'ozone a une interface de fonctionnement à écran tactile, qui montre la concentration d'ozone en temps réel. Et l'écran tactile est également avec une compensation de pression et de température. Pour la gamme de concentration élevée (g / nm3), il a la fonction de l'entrée de débit, qui peut afficher la sortie du générateur d'ozone en temps réel. Le composant central adopte le système de lumière UV à longue durée de vie avec le quartz de transmittance à haute lumière pour empêcher la dérive zéro d'affecter la précision de détection. Il n'est pas nécessaire de fermer la saisie de l'ozone lors de la mise à zéro pour garantir que l'équipement peut fonctionner en continu 24 heures.

La concentration d'ozone est affichée en pourcentage de poids d'ozone (% en poids / poids), grammes d'ozone par mètre cube normal de gaz d'échantillon (g / nm3) ou PPMV (aq: g / m3 ou ppm) sur l'affichage alphanumérique. L'unité de concentration peut être modifiée pendant le fonctionnement.

Les paramètres modifiables supplémentaires sont entre autres:

Affichage de l'unité de pression (KPA)

Paramètres d'alarme (seuil élevé / bas)

Nature du gaz porteur: air ou oxygène (y compris PSA)

Paramètres d'interface RS-485

Sortie de signal 4-20mA

Installation et connexion d'alimentation

Pour la connexion à gaz d'échantillon de 6 x 4 mm, les tubes PTFE doivent être utilisés (que nous fournirons sur demande). Le gaz d'échantillon doit être connecté via le filtre à gaz de l'échantillon ("in"). Le décalage temporel de la mesure de la concentration dépend de

a) le débit du gaz d'échantillon,

b) la longueur du tube à l'analyseur,

c) La section transversale du tube (nous recommandons le tube de 6x4 mm, pas plus!),

d) Le décalage temporel de l'analyseur lui-même. Au niveau d'écoulement recommandé de 0,2 à 1 l / min, le retard sera de 2 à 0,4 s avec une longueur de tube de 6 x 4 mm de 2 m.

Les dessins suivants montrent des configurations possibles:

Méthode d'échantillonnage: échantillonnage de pression positive;

Interface d'affichage: interface de fonctionnement à écran tactile de 4,3 pouces;

Interface de contenu: concentration d'ozone, température, pression;

Fonctions auxiliaires: compensation de température, compensation de pression;

Unité d'affichage: G / NM3, Mg / NL facultatif;

Résolution d'affichage: 0,01 g / nm3;

Débit de gaz: 0,5 L ± 0,2 L / min;

Pression d'entrée: <0,1 MPA;

Erreur de concentration: maximum 0,5% FS;

Erreur linéaire: maximum 0,5% FS;

Zéro dérive: <± 0,3%. FS;

Temps de réaction: ≤ 1 seconde;

Température environnementale: -30 ~ 80 ℃;

Méthode d'interface du pipeline: serrage rapide (acier inoxydable);

Diamètre d'échantillonnage de contournement: φ 6 (6 mm * 4 mm);

Méthode de communication: RS-485;

Mode de sortie: 4-20mA (actif);

Alimentation: 24V DC;

Taille: 120 mm (hauteur) × 160 mm (largeur) × 60 mm de profondeur;

Remarque: 1 mg / l = 1g / m3 = 467 ppm;

Garantie gratuite: 24 mois (pour l'hôte);

Configuration standard: débitmètre anti-corrosion, destructeur d'échappement d'ozone, filtre d'admission d'ozone (poussière).

Caractéristiques du produit:

Caractéristiques de mesure: technologie brevetée avec une fonction d'ajustement automatique à point automatique, principe d'absorption ultraviolette à double chemin, source de lumière LED ultraviolette à longue durée étrangère, opération continue, assurant la stabilité de la concentration de détection.

Méthode d'essai: Méthode d'absorption UV à double chemin, système de source lumineuse à longue durée de vie, précision de mesure élevée.

Principe de mesure: Selon la loi de la bière Lambert, des mesures précises sont effectuées par le principe de l'absorption photométrique.

Système de source lumineuse: Système de source de lumière ultraviolette à longue durée étrangère (source de lumière LED ultraviolette avec objectif), avec une garantie gratuite de 2 ans.

Utilisation: il est recommandé d'installer et de l'utiliser à l'intérieur, équipé de bouchons d'aviation imperméables.

Système de pool léger: technologie de pool lumineuse séparée, sans fuite, résistance à haute pression et résistance à un impact sur les gaz d'échantillonnage à haut débit.

Compensation intelligente: Température et compensation et affichage intégrées intégrées, avec automa

La structure

Panneau d'affichage et écran d'affichage

Entrée d'alimentation, sortie du signal, entrée d'ozone, sortie d'ozone

Entrée d'alimentation:

Sortie de borne du signal:

La connexion et le processus

Détecteur d'ozone UV, diagramme de connexion d'échantillonnage de branche parallèle

(Remarque: il est recommandé d'utiliser ce processus de connexion, de séparer l'échantillonnage et d'épuiser l'atmosphère après avoir traversé le dispositif de destruction d'échappement d'ozone.)

Détecteur d'ozone UV, diagramme de connexion d'échantillonnage en série

(Remarque: Lorsque vous utilisez ce processus de connexion, il est important de noter que la pression dans le pipeline de sortie du générateur d'ozone doit être stable. La compensation de l'émetteur de pression intégré entraînera la valeur de concentration détectée d'ozone pour fluctuer dans une certaine plage.)

Modèle: détecteur d'ozone UV

Plage de mesure: 0-300g / nm3

Plage facultative: 0-300g / nm3, 0-100g / nm3, 0-50g / nm3;

Durée de vie de la source lumineuse: environ 30000-50000 heures;
