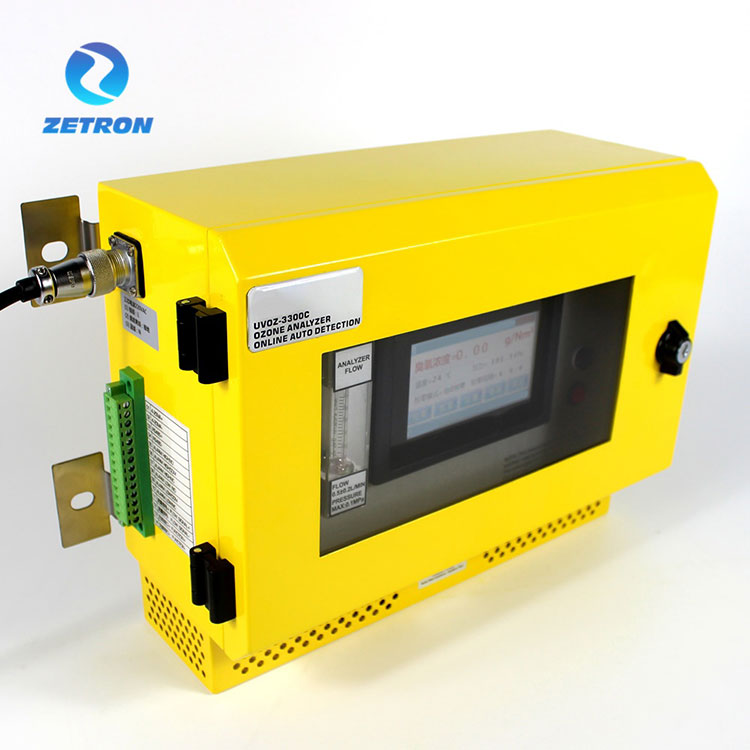

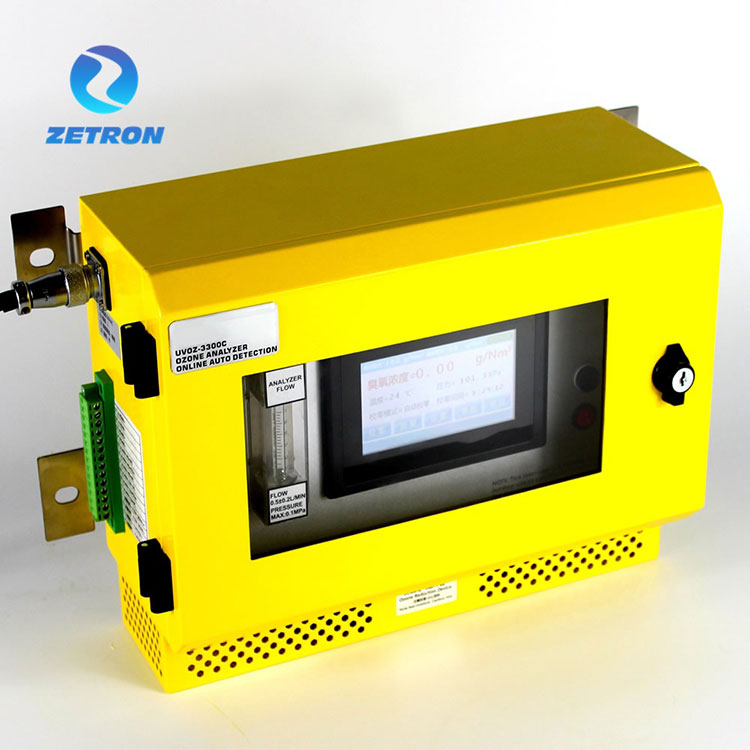

Analyseur d'ozone mural

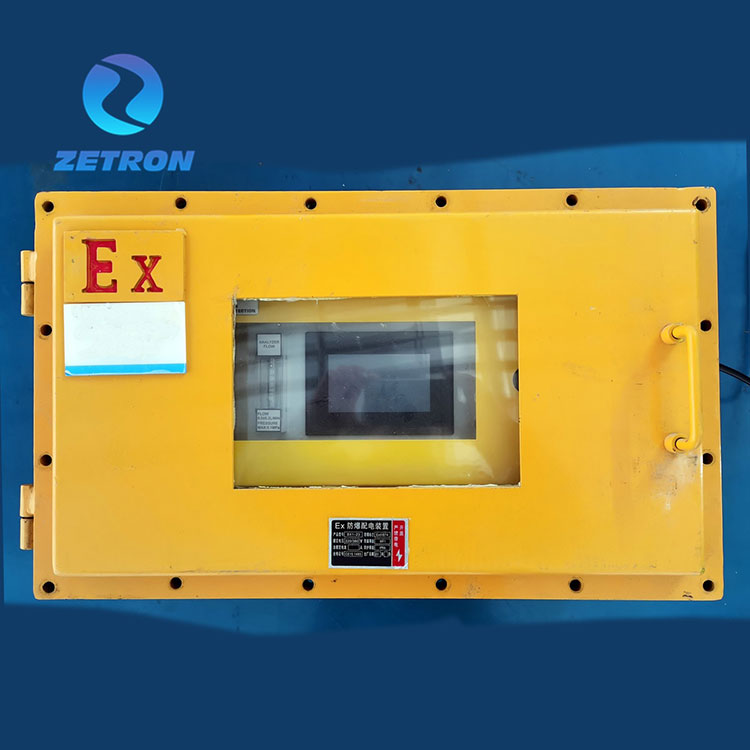

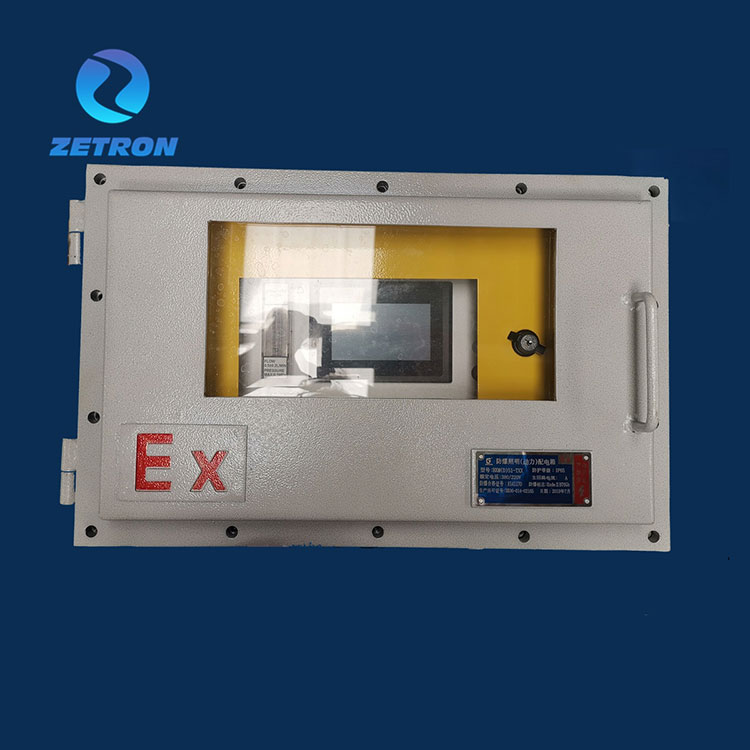

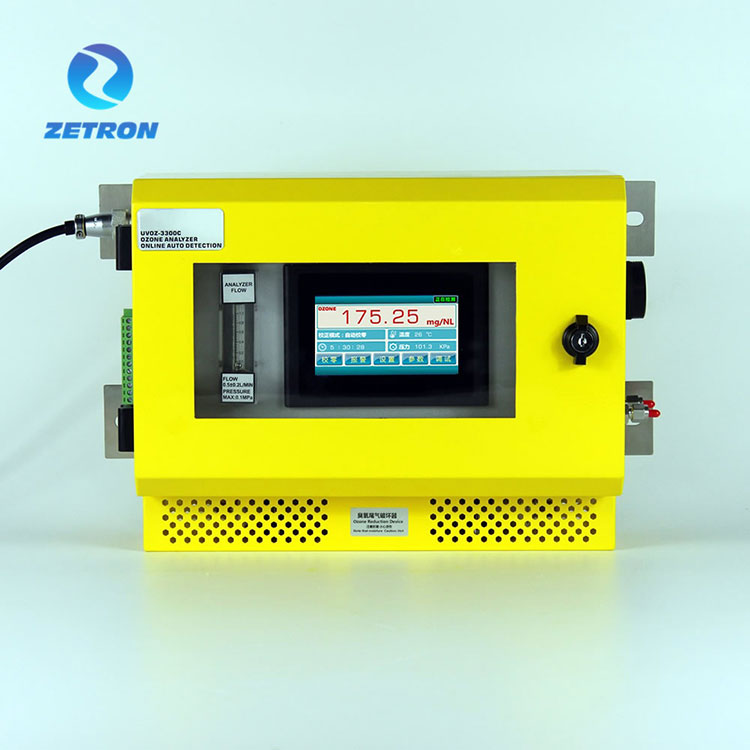

MIC500-OZ Analyseur d'ozone mural

Basé sur la loi de Lambert Bill, l'analyseur mesure le changement de l'intensité du signal lumineux avant et après l'absorption UV pour calculer la concentration actuelle d'ozone. L'équipement adopte le système avancé de double source de lumière UV avec le système de gestion intelligent du tube de lampe et la technologie de cellule photoélectrique séparée qui permet à l'analyseur d'avoir les caractéristiques d'absence de fuite, d'anti-haute pression et d'impact de gaz d'échantillonnage.

L'analyseur d'ozone mural dispose d'une interface de fonctionnement à écran tactile, qui affiche la concentration d'ozone en temps réel. Et l'écran tactile est également doté d'un affichage de compensation de pression et de température. Pour la plage de concentration élevée (g/Nm3), il a la fonction d'entrée de débit, qui peut afficher la sortie du générateur d'ozone en temps réel. Le composant principal adopte un système de lumière UV longue durée avec du quartz à haute transmission de la lumière pour empêcher la dérive nulle d'affecter la précision de détection. Il n'est pas nécessaire de fermer l'entrée d'ozone lors de la mise à zéro pour garantir que l'équipement peut fonctionner en continu 24 heures.

La concentration d'ozone est affichée en pourcentage en poids d'ozone (% poids/poids) ou en grammes d'ozone par mètre cube normal de gaz échantillon (g/Nm3) sur un écran alphanumérique. L'unité de concentration peut être modifiée pendant le fonctionnement.

Les paramètres modifiables supplémentaires sont entre autres :

Unité d'affichage de la pression (kPa)

Paramètres d'alarme (seuil haut/bas)

Nature du gaz vecteur : air ou oxygène (dont PSA)

Paramètres de l'interface RS-485

Sortie de signal 4-20 MA

Plage et mode de travail en option

 Caractéristiques techniques

La Structure

ENTRÉE DE PUISSANCE :

SORTIE UNIQUE D'ALARME

SORTIE UNIQUE

La connexion et le processus

Diagramme du processus d'échantillonnage de pression active de l'analyseur d'ozone

Instructions d'utilisation

【1】.Condition d'utilisation

Cet analyseur est utilisé pour une installation et un fonctionnement en intérieur. Il est recommandé de préchauffer pendant 5 minutes puis de remettre à zéro une fois. Il peut être utilisé en ligne pendant 24 heures. Veuillez faire attention à la sécurité de l'alimentation électrique et à l'environnement lors de l'utilisation. Il est équipé d’un système de surveillance de la source de lumière UV LED, et le système sera ajusté en fonction de la luminosité de la source de lumière. Si l'écart est nul sans ozone, vous pouvez mettre à zéro manuellement pour nettoyer. Parfois, un écart nul se produit, qui peut être ignoré.

【2】 Les mises en garde

①Cet analyseur d'ozone est utilisé en intérieur et l'environnement doit être maintenu aéré, sec, sans autres gaz corrosifs. En particulier, s'il y a de l'ammoniac, du chlorure d'hydrogène, du sulfure d'hydrogène et d'autres gaz dans l'environnement, ils doivent être protégés en temps opportun contre la corrosion. Tout problème causé par cette condition n’est pas couvert par la garantie gratuite.

②Le gaz ozone propre et sec doit être garanti. Si nécessaire, détecter la concentration d'ozone gazeux dans des endroits humides ou avec de l'huile, des poussières, des filtres (filtres de fumées) et des déshumidificateurs (condensateurs électroniques) doivent être installés à l'entrée de l'instrument. Sinon, tout problème causé par cette condition n’est pas couvert par la garantie gratuite.

③Il est strictement interdit de connecter la sortie du destructeur de gaz d'échappement au pipeline principal, et les gaz d'échappement doivent être vidés ou détruits.

④Si l'instrument n'est pas utilisé pendant une longue période, il est nécessaire d'électrifier régulièrement le chauffage et de stocker l'instrument à l'abri de l'humidité.

⑤Le destructeur de gaz d'échappement en état de fonctionnement sera enthousiaste, il est strictement interdit de toucher directement la main. Faites attention au destructeur de gaz d'échappement qui ne sera pas valide s'il reste longtemps dans l'isolation contre l'humidité. Si vous constatez un débordement de gaz d'ozone à la sortie, veuillez contacter le fabricant pour le remplacer.

⑥Le tuyau de raccordement d'entrée doit utiliser le matériau PTFE.

⑦Le filtre à air du fabricant ne peut filtrer que les particules de poussière. Si l'utilisateur doit détecter l'ozone avec un brouillard d'huile, un brouillard d'eau et d'autres médias, veuillez contacter le fabricant à temps pour personnaliser le dispositif de prétraitement.

C. Interface d'opération

(haute concentration 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3   0-50g/Nm3)

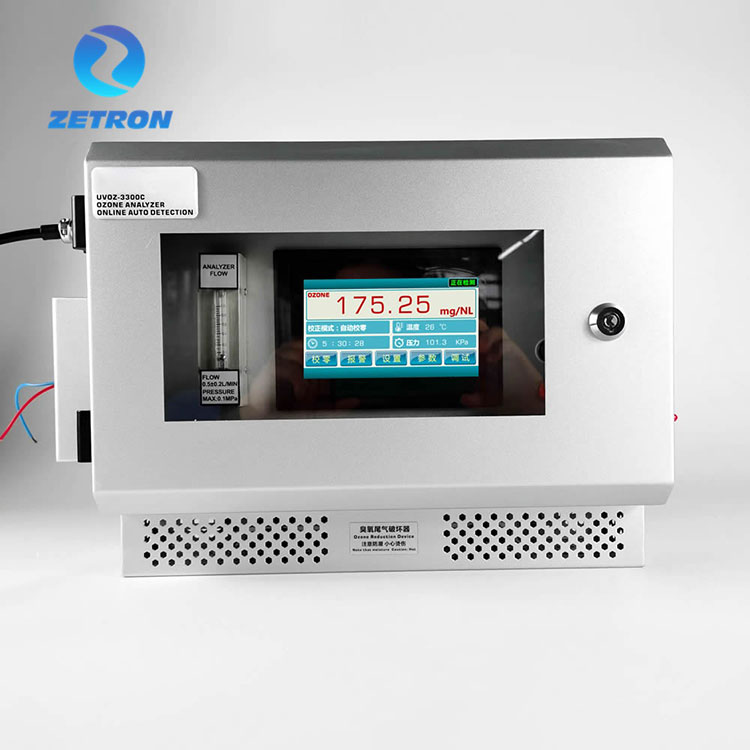

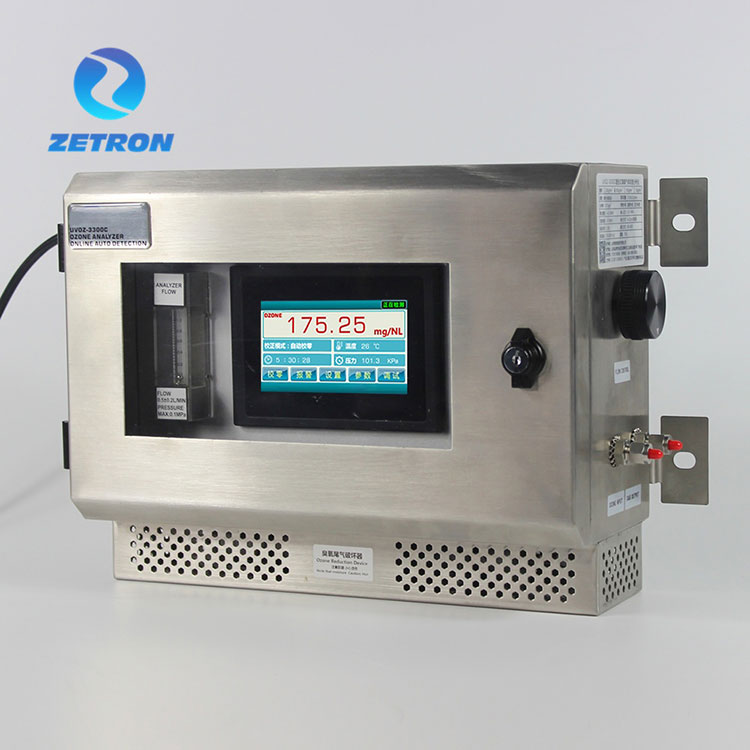

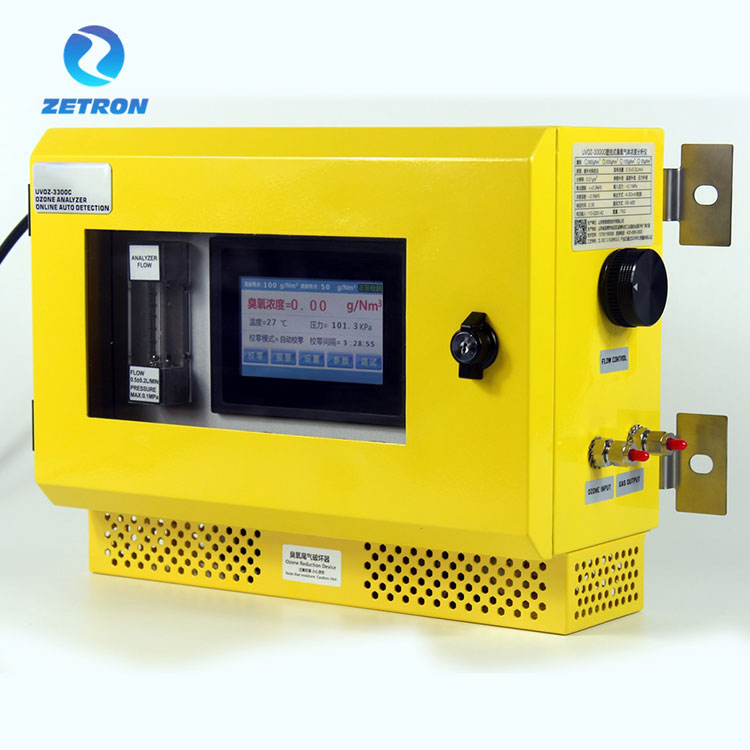

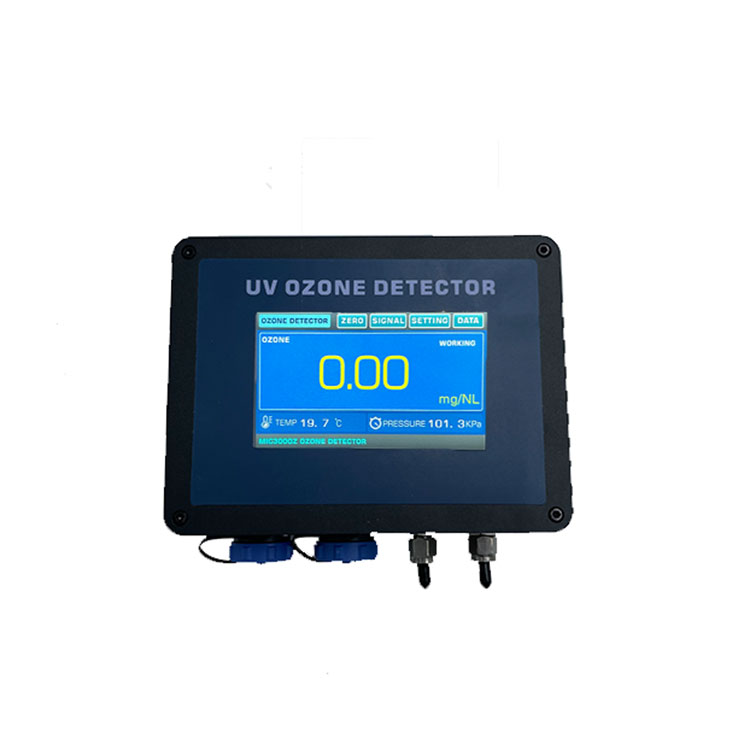

fonction d'affichage normale de l'interface principale

"Travail", "calibrage" et "erreur" sont affichés dans le coin inférieur droit de l'interface d'affichage de l'écran principal.

●WORKING : exécuter l'état du test

● MISE À ZÉRO : l'instrument est en opération d'étalonnage du zéro

●ERREUR : panne de l'analyseur d'ozone. Veuillez contacter le fabricant à temps.

●CHARGEMENT : Une fois l'instrument allumé, la machine chaude affiche l'état de chargement

Menu de remise à zéro

Les utilisateurs peuvent choisir entre les modes « étalonnage manuel du zéro » et « étalonnage automatique du zéro » en fonction de la situation.

L'intervalle de calibrage automatique du zéro peut être défini par les utilisateurs en fonction de leurs besoins.

Lorsque la valeur de concentration d'ozone est détectée comme étant ≥100g/Nm3, le fabricant recommande un temps d'étalonnage automatique du zéro de 24 à 96 heures.

Lors de la détection de valeurs de concentration d'ozone ≤ 100 g/Nm3, le fabricant recommande un temps d'étalonnage automatique du zéro de 8 à 12 heures.

Le bouton "Manual Zero Calibration Once", lorsqu'il est déclenché, effectue une opération d'étalonnage du zéro sur l'analyseur de concentration de gaz d'ozone.

Menu des signaux

Les utilisateurs peuvent configurer des « points d'alarme hauts » et des « points d'alarme bas » en fonction de leur situation. L'instrument avec deux ensembles de signaux de relais de sortie, les utilisateurs peuvent connecter deux ensembles de signaux de relais NO, COM, NC.

Lors de l'utilisation de signaux de relais, il convient de noter que les signaux de relais doivent être une entrée d'alimentation CC avec un maximum de 24 V. Essayez d'éviter l'accès direct aux signaux de relais par 220 V CA.

Menu de réglage

un. Les utilisateurs peuvent définir une « compensation de température » pour amener les valeurs aux emplacements « ouverts » et « fermés » avec des calculs de concentration d'ozone.

b. Les utilisateurs peuvent définir une « compensation de pression » pour amener les valeurs aux emplacements « ouverts » et « fermés » avec les calculs de concentration d'ozone. Ce transmetteur de pression d'instrument prend en charge l'échantillonnage par pompage et la compensation de pression active.

c. Les utilisateurs peuvent choisir l'unité comme ci-dessous en fonction de la situation :

Explication supplémentaire :

Les unités g/Nm3 et g/m3 NTP désignent la concentration d'ozone à la température standard (20 ℃ probablement) et à la pression standard (101,325 KPa).g/m3 NTP

(NTP - température et pression normales, STP - température et pression standard)

g/Nm3 est une expression d’expression internationale. L'affichage suit la pratique internationale et adopte le mode d'expression de la concentration g/Nm3.

Menu DONNÉES

Afficher l'écran principal du menu des paramètres.

Les valeurs des données dans le menu des paramètres sont les mêmes que les indicateurs de paramètres utilisés par le personnel technique du fabricant pour évaluer les performances de l'analyseur d'ozone. Cette page de paramètres affiche les différents paramètres de l'analyseur d'ozone à absorption ultraviolette à double trajet, utilisés pour déterminer si l'analyseur d'ozone est dans un état de détection et d'affichage normal.

●UVLED-R : la réaction est la source de lumière UV en l'absence de paramètres d'intensité lumineuse du gaz.

●UVLED-M : le paramètre d'intensité lumineuse de la source de lumière UV après passage à travers la chambre de détection (cellule lumineuse).

●DATA-ZERO et DATA-ABSR sont une valeur de données de paramètre obtenue par l'analyseur d'ozone conformément à la loi de Bill Lambert et à l'algorithme du programme.

État du système : « NORMAL » et « ERREUR » peuvent juger si l'analyseur d'ozone peut fonctionner normalement selon le calcul des paramètres de l'instrument.

●La valeur LED-S est la capacité de l'utilisateur à recalibrer les données du capteur de concentration de gaz d'ozone en fonction des changements dans la concentration actuelle.

Le rapport de référence reflète l'intensité de la source de lumière ultraviolette LED actuelle lorsqu'elle n'a pas été exposée au gaz.

La valeur de référence reflète le paramètre de l'intensité d'éclairage de la source de lumière LED ultraviolette sans passer par le gaz pendant l'étalonnage du zéro.

Fonction de réglage automatique : l'arrière-plan de l'instrument enregistrera la luminosité (valeur de référence) de la LED ultraviolette pendant l'étalonnage du zéro. Lorsque la luminosité de la LED ultraviolette dévie, le système corrige automatiquement la luminosité de la LED ultraviolette, de sorte que le point zéro du capteur de concentration de gaz d'ozone soit automatiquement ajusté dans une certaine plage, évitant ainsi l'écart du point zéro.

Menu Débogage

Le menu du mode débogage contient les paramètres de base et permet de régler les paramètres. Les utilisateurs n'essaient pas d'entrer dans le menu du mot de passe, lorsque l'erreur de mot de passe atteint un certain temps, l'instrument se verrouille automatiquement avec un écran bleu.

Cette interface d'arrière-plan et ces paramètres de fonctionnement peuvent modifier et modifier les paramètres de l'analyseur d'ozone, tels que « coefficient de concentration », « luminosité de la lampe UV », « valeur 4-20 mA », « température », « pression », « paramètres du récepteur photoélectrique », « valeur de correction », « retour à la valeur zéro ».

【4】Instructions de communication

●Sortie unique 4-20MA

La sortie de signal 4-20MA est une sortie active. Les utilisateurs peuvent accéder directement aux équipements d'acquisition de données tels qu'un ordinateur monopuce ou un automate. Ne chargez jamais de tension sur le port de signal 4-20MA.

●Communication RS-485 (Fonction de sélection)

REMARQUE : réglage de l'adresse sur l'écran tactile !

●Communication RS-485 (Fonction de sélection)

Mode de communication : Modbus-RTU (RS－485) ；

Paramètres de communication : 9600,8,N,1 ;

Format des données : réception hexadécimale, envoi hexadécimal

Lire la valeur du registre :

Renvoyer les données

Écrire le registre：

Valeur de retour :

7. L'entretien

En utilisation normale, la durée de vie réelle dépend de l'environnement du site. Il est recommandé de calibrer l'analyseur une fois tous les 18 mois par retour usine (le calibrage est gratuit, l'utilisateur supporte les frais de retour et de transport). Dans un environnement difficile, il est recommandé de calibrer le capteur une fois tous les 12 mois pour garantir la validité des données de test. Éléments d'entretien comme suit :

(1) S'il y a une fuite dans le système d'admission ; si le tuyau de raccordement au gaz est usé ; si le connecteur est fixé.

(2) Il n'y a pas de desserrage ou de rupture de la ligne d'alimentation et de la prise.

(3) S'il y a une fuite à l'intérieur de l'analyseur, s'il peut sentir l'ozone gazeux.

(4) Autre problème anormal.

Si l'un des problèmes ci-dessus survient, veuillez en informer le fabricant dès que possible.

8. Les mises en garde

A. Il est strictement interdit de démonter et d’assembler l’équipement. Les étiquettes doivent rester intactes lors de leur utilisation, sinon il n'y aura aucune garantie.

B. La maintenance doit avoir une personne professionnelle pour fonctionner.

C. Ne démontez pas arbitrairement et évitez les dommages inutiles lors de l'ouverture de l'équipement.

D. Gardez l'équipement propre, ne touchez pas l'écran avec des objets durs pour éviter de rayer l'écran.

E. Coupez l'alimentation électrique et évitez l'humidité lorsque l'équipement est proche.

F. En cas de situation anormale, coupez immédiatement l'alimentation électrique et la source de gaz, et veuillez contacter le fabricant à temps.

9. Le stockage

L'instrument doit être stocké dans un environnement bien ventilé, sec et non corrosif avec une température ambiante de -10 ℃ ~ 40 ℃, et une humidité relative ne dépassant pas 80 %. Le gaz d'échantillonnage a une humidité relative ne dépassant pas 80 % et la température du gaz doit être de －50℃～＋80℃.

10.Durée de validité

La durée de vie du produit dépend du degré de vieillissement de l'appareil électronique. Après avoir remplacé l'appareil électronique vieillissant, le produit peut être utilisé normalement.

Plage de test :	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Résolution d'affichage :	□0,01 g/m   remarque : 1 mg/L = 1 g/m3 = 467 ppm
Unité d'affichage :	□g/Nm3  □mg/NL   □%WT
Méthode d'échantillonnage :	□échantillonnage de pression active  □échantillonnage de pompage
Interface de contenu :	□concentration d'ozone   □compensation de température
	□compensation de pression
Durée de vie de la source lumineuse :	Environ 30 000 à 50 000 heures
Interface d'affichage :	Interface de fonctionnement à écran tactile de 4,3 pouces
Fonction auxiliaire :	compensation de température et de pression
Flux d'échantillonnage :	0,5 L ± 0,2 L/min
Pression d'entrée :	<0,1MPa
Erreur de concentration :	< 0,3 % FS
Déviation de ligne :	< 0,2 % FS
Zéro dérive :	<±0,3%.FS
Temps de réponse :	le signal est de 0,03 S, l'affichage est de 0,3 S.
Température ambiante :	-20～50℃；
Calibre d'échantillonnage de la connexion en série :	Échantillonnage de contournementΦ6 (interface à torsion rapide 6*4mm) Échantillonnage de contournementΦ8 (interface à torsion rapide 8*6mm)
Modes de communication :	RS-485
Mode de sortie :	4-20mA
Signal de relais :	Alarme haute, alarme basse
Alimentation :	C.A. 110-220 V ;

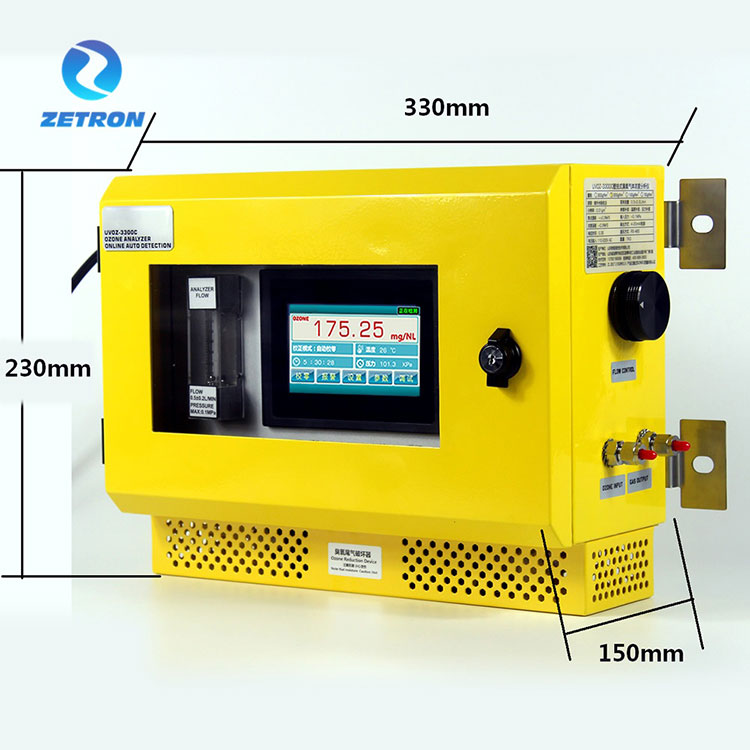

Dimension:	230 mm (hauteur) × 330 mm (largeur) × 150 mm (profondeur)
Configuration standard :	□Débitmètre antiseptique     □filtre   □Destructeur de gaz résiduaires d'ozone  □ Pompe d'échantillonnage
