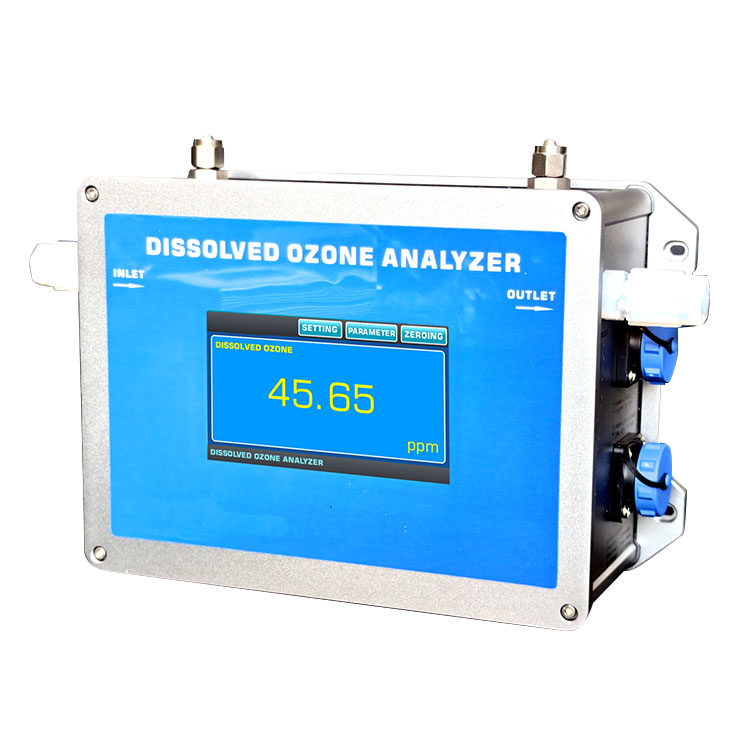

Analyseur d'ozone dissous

Analyseur d'ozone dissous

Principe de détection: Méthode d'absorption des UV à double chemin, utilisé pour l'analyse et la détection de la concentration en eau d'ozone dissoute dans l'eau du robinet, l'eau pure ou l'industrie des semi-conducteurs.

Plage de mesure: 0-20 ppm; 0-50ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Caractéristiques du produit: Cet analyseur d'ozone dissous UV possède une fonction de réglage automatique de la source de lumière interne, qui peut ajuster la luminosité de la source de lumière LED en temps réel en fonction des données de lumière de référence du point zéro pour assurer la stabilité du point zéro. Cet analyseur de concentration en eau d'ozone optique UV peut être connecté en parallèle ou série à la pipeline d'eau dissous d'ozone, principalement utilisé pour l'analyse et la détection de la concentration d'eau d'ozone dissoute dans l'eau du robinet, l'eau pure ou les industries de semi-conducteurs.

Cet analyseur d'ozone dissous possède une fonction de système de réglage automatique avec une source de lumière UV, qui peut ajuster la luminosité de la source de lumière LED UV en temps réel en fonction des données de lumière de référence pour maintenir les données constantes du point zéro, garantissant la stabilité du point zéro. C'est un produit breveté de notre entreprise. Cet analyseur de concentration en eau d'ozone optique UV peut fonctionner en continu sans s'arrêter pendant 24 heures.

Analyseur d'ozone dissous - Présentation du produit

L'analyseur de concentration d'ozone dissous est une mesure directe de la teneur en ozone dans l'eau ultrapure ou l'eau de turbidité constante à l'aide de spectrophotométrie ultraviolette. La version personnalisable est HF, qui peut être utilisée pour une solution aqueuse d'ozone à l'acide hydrofluorique à 20%. Les matériaux en contact avec l'eau de l'ozone comprennent le PTFE, la FFPM, le PFA et le quartz ou le saphir. L'analyseur de concentration en eau d'ozone dissous UVOZ-180W est équipé d'une entrée et d'une prise et est équipé d'une interface de fonctionnement à écran tactile. La sortie est directement connectée au PLC avec des lignes de signal 4-20mA et RS-485.

L'analyseur de concentration d'ozone dissous a une fonction de système de réglage automatique avec une source de lumière UV, qui peut ajuster la luminosité de la source de lumière LED UV en temps réel en fonction des données de lumière de référence pour maintenir les données constantes du point zéro, garantissant la stabilité du point zéro. C'est un produit breveté de notre entreprise. Cet analyseur d'ozone peut fonctionner en continu sans s'arrêter pendant 24 heures. La stabilité supérieure de cet analyseur de concentration d'ozone est obtenue grâce à l'utilisation d'un véritable système optique à double faisceau et d'une source de lumière LED ultraviolette extrêmement à longue durée de vie.

La coquille de l'analyseur de concentration d'ozone dissous est une coque en aluminium avec conception d'époque, niveau de protection: IP65, taille: 260x160x90mm (WXHXD) et poids d'environ 3 kilogrammes. Cet analyseur de concentration en eau d'ozone dissous peut être monté par mur, avec une conception de crochet à l'arrière. Lorsque l'installation est requise, quatre supports de montage sont fournis.

Le débit d'entrée de l'analyseur de concentration en eau d'ozone dissous est de 200 à 300 ml / min. Si un contrôle d'écoulement est nécessaire, une valve de papillon ou un débitmètre doit être installé à la sortie de l'analyseur de concentration d'eau d'ozone dissous. Cette valve de papillon doit être positionnée derrière le capteur (jamais devant elle! L'installation d'une valve de papillon à l'entrée générera des bulles, il est donc strictement interdit pour l'eau d'ozone avec des bulles d'eau pour entrer dans l'analyseur d'eau dissous d'ozone.)

Il est nécessaire de maintenir la propreté de l'eau d'entrée de l'analyseur de concentration d'eau dissous d'ozone et de maintenir la propreté des capteurs internes de l'analyseur d'eau dissous d'ozone. Il est recommandé de calibrer le point zéro de l'analyseur de concentration en eau d'ozone dissous toutes les 2 semaines. Lors de l'étalonnage du point zéro, l'eau propre sans ozone ni couleur doit être introduite

Analyseur d'ozone dissous - Caractéristiques du produit:

Méthode d'essai: Méthode d'absorption UV à double chemin, système de source lumineuse à longue durée de vie, précision de mesure élevée.

Principe de mesure: Selon la loi de la bière Lambert, une mesure précise est effectuée par le principe de l'absorption photométrique.

Plage de mesure: 0-20 ppm; 0-50ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Système de source lumineuse: Système de source de lumière ultraviolette à longue durée étrangère (longueur d'onde 253,7 nm), avec une garantie gratuite de 3 ans.

Utilisation: installation et utilisation intérieures, équipées de bornes de bouchon d'aviation étanche.

Système de pool léger: technologie de pool légère séparée, sans fuite, résistance à haute pression et résistance à un impact liquide d'échantillonnage à débit élevé.

Compensation intelligente: équipée d'un réglage automatique zéro et d'une fonction de compensation automatique de la source de lumière.

Méthode de fonctionnement: il peut être à zéro manuellement, et pendant la mise à zéro, il est nécessaire de s'assurer qu'il n'y a pas de solution aqueuse d'ozone dans l'instrument.

Unité d'affichage: Mg / L, PPM Facultatif.

Affichage des données: écran tactile couleur haute définition.

Fonction de sortie: 4-20mA, communication RS485.

Réglage du zéro automatique: il peut ajuster la luminosité de la source de lumière LED ultraviolette en temps réel en fonction des données de lumière de référence pour maintenir une données constantes de points zéro, assurant la stabilité du point zéro.

Versions multiples:

La version normale est utilisée pour l'eau du robinet et l'eau purifiée.

La version HF peut être utilisée pour une solution aqueuse d'ozone à l'acide hydrofluorique à 20%.

Analyseur d'ozone dissous - Structure et composition des produits

【1】 Dimensions d'installation murale murale

【2】 Panneau d'affichage et écran d'affichage

【3】 Entrée d'alimentation, sortie du signal, entrée et prise

Entrée d'alimentation:

Sortie de borne du signal:

Terminal du signal de disslay: utilisé pour connecter les signaux d'affichage à distance (cette machine a déjà un écran d'affichage)

L'interface de gaz au-dessus de l'analyseur d'eau d'ozone dissous UV est utilisée pour l'interface d'air comprimé. Si la température de l'eau de l'ozone est trop faible, il est recommandé d'introduire de l'air comprimé à l'instrument pour éviter la condensation dans la pipeline interne d'ozone de l'instrument.

Analyseur d'ozone dissous - Diagramme de processus de connexion du produit

Analyseur d'ozone dissous - Diagramme de connexion d'échantillonnage de branche de pression positive

(Il est recommandé d'utiliser ce processus de connexion pour l'échantillonnage divisé. Notez que le débitmètre doit être installé à la sortie de l'analyseur d'eau dissous d'ozone.)

Analyseur d'ozone dissous, diagramme de connexion d'échantillonnage de pompe à eau à pression négative

(Il est recommandé d'utiliser ce processus de connexion pour l'échantillonnage divisé. Notez que le débitmètre doit être installé à la sortie de l'analyseur d'eau dissous d'ozone.)

Remarque: Le fabricant du débitmètre d'eau dissous d'ozone est un accessoire de configuration standard et la pompe à eau à pression négative est un produit en option. Vous pouvez consulter le fabricant pour l'acheter séparément.

Remarque: Sans version d'affichage, le fabricant configurera séparément les accessoires à écran tactile filaire (longueur de fil à moins de 2 mètres)

Analyseur d'ozone dissous - Paramètres techniques:
