Moniteur d'ozone dissous

Fournisseur de moniteurs d'ozone dissous

Principe de détection : méthode d'absorption UV à double trajet, utilisée pour l'analyse et la détection de la concentration d'eau d'ozone dissoute dans l'eau du robinet, l'eau pure ou l'industrie des semi-conducteurs.

Plage de mesure : 0-20 ppm ; 0-50 ppm ; 0-100 ppm ; 0-120 ppm ; 0-180 ppm ; 0-200 ppm.

Caractéristiques du produit : ce moniteur d'ozone dissous UV dispose d'une fonction de réglage automatique de la source de lumière interne, qui peut ajuster la luminosité de la source de lumière LED en temps réel en fonction des données de lumière de référence du point zéro pour garantir la stabilité du point zéro. Cet analyseur optique UV de concentration d'eau d'ozone peut être connecté en parallèle ou en série au pipeline d'eau d'ozone dissous, principalement utilisé pour l'analyse et la détection de la concentration d'eau d'ozone dissoute dans l'eau du robinet, l'eau pure ou les industries des semi-conducteurs.

Cet analyseur d'ozone dissous dispose d'une fonction de système de réglage automatique avec une source de lumière UV, qui peut ajuster la luminosité de la source de lumière UV LED en temps réel en fonction des données de lumière de référence pour maintenir des données de point zéro constantes, assurant ainsi la stabilité du point zéro. C'est un produit breveté de notre entreprise. Cet analyseur optique UV de concentration d'eau d'ozone peut fonctionner en continu sans s'arrêter pendant 24 heures.

Analyseur d'ozone dissous - Présentation du produit

L'analyseur de concentration d'ozone dissous est une mesure directe de la teneur en ozone dans l'eau ultra pure ou l'eau à turbidité constante en utilisant la spectrophotométrie ultraviolette. La version personnalisable est HF, qui peut être utilisée pour une solution aqueuse d'ozone à 20 % d'acide fluorhydrique. Les matériaux en contact avec l'eau ozonisée comprennent le PTFE, le FFPM, le PFA et le quartz ou le saphir. L'analyseur de concentration d'eau en ozone dissous UV OZ-300W est équipé d'une entrée et d'une sortie et est équipé d'une interface de commande à écran tactile. La sortie est directement connectée au PLC avec des lignes de signal 4-20 mA et RS-485.

L'analyseur de concentration d'ozone dissous dispose d'une fonction de système de réglage automatique avec une source de lumière UV, qui peut ajuster la luminosité de la source de lumière UV LED en temps réel en fonction des données de lumière de référence pour maintenir des données de point zéro constantes, assurant ainsi la stabilité du point zéro. C'est un produit breveté de notre entreprise. Cet analyseur d'ozone peut fonctionner en continu sans s'arrêter pendant 24 heures. La stabilité supérieure de cet analyseur de concentration d'ozone est obtenue grâce à l'utilisation d'un véritable système optique à double faisceau et d'une source de lumière LED ultraviolette à durée de vie extrêmement longue.

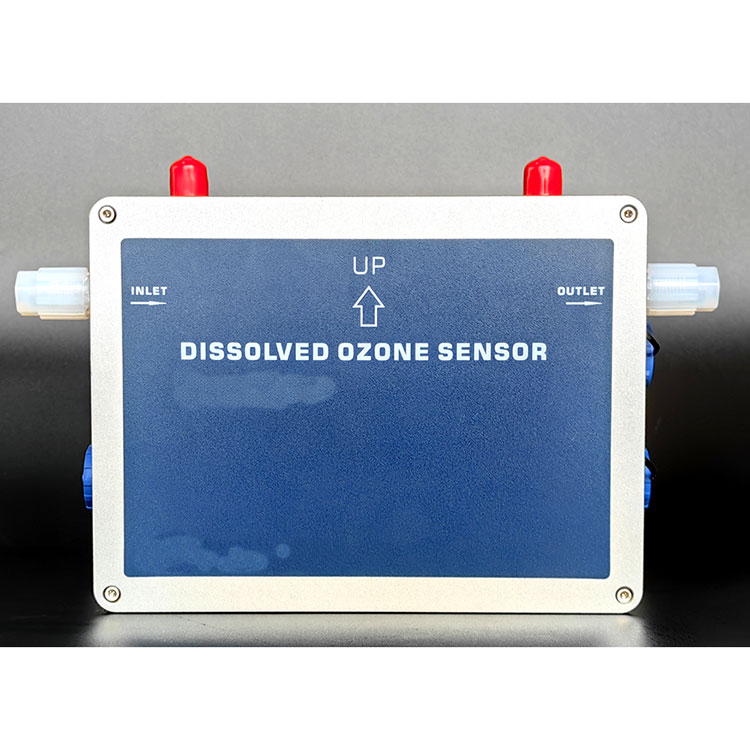

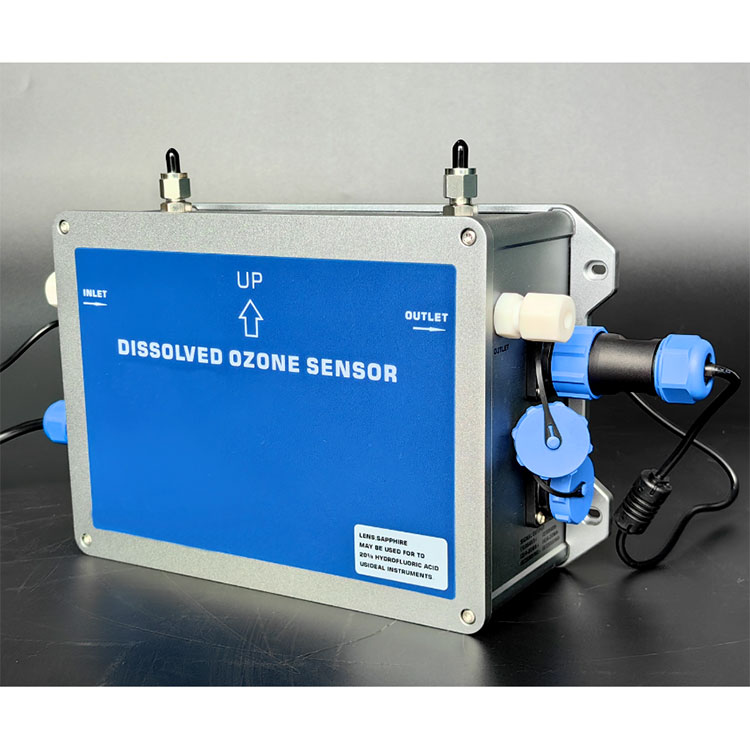

La coque de l'analyseur de concentration d'ozone dissous est une coque en aluminium avec une conception résistante aux éclaboussures, un niveau de protection : IP65, une taille : 260 x 160 x 90 mm (LxHxP) et un poids d'environ 3 kilogrammes. Cet analyseur de concentration d'eau en ozone dissous peut être fixé au mur, avec un crochet à l'arrière. Lorsqu'une installation est requise, quatre supports de montage sont fournis.

Le débit d'entrée de l'analyseur de concentration d'eau en ozone dissous est de 200 à 300 ml/min. Si un contrôle du débit est nécessaire, un papillon des gaz ou un débitmètre doit être installé à la sortie de l'analyseur de concentration d'ozone dissous dans l'eau. Ce papillon des gaz doit être positionné derrière le capteur (jamais devant celui-ci ! L'installation d'un papillon des gaz à l'entrée générera des bulles, il est donc strictement interdit à l'eau ozonée avec des bulles d'eau de pénétrer dans l'analyseur d'eau à l'ozone dissous.)

Il est nécessaire de maintenir la propreté de l'eau d'entrée de l'analyseur de concentration d'eau à ozone dissous et de maintenir la propreté des capteurs internes de l'analyseur d'eau à ozone dissous. Il est recommandé de calibrer le point zéro de l'analyseur de concentration d'eau en ozone dissous toutes les 2 semaines. Lors de l'étalonnage du point zéro, de l'eau propre sans ozone ni couleur doit être introduite

Analyseur d'ozone dissous - Caractéristiques du produit :

Méthode de test : méthode d'absorption UV à double trajet, système de source lumineuse longue durée, haute précision de mesure.

Principe de mesure : Selon la loi de Lambert Beer, une mesure précise est réalisée grâce au principe d'absorption photométrique.

Plage de mesure : 0-20 ppm ; 0-50 ppm ; 0-100 ppm ; 0-120 ppm ; 0-180 ppm ; 0-200 ppm.

Système de source de lumière : système de source de lumière ultraviolette étrangère longue durée (longueur d'onde 253,7 nm), avec une garantie gratuite de 3 ans.

Utilisation : installation et utilisation en intérieur, équipé de bornes de prise aviation étanches.

Système de piscine légère : technologie de piscine légère séparée, sans fuite, résistance à haute pression et résistance à l'impact du liquide d'échantillonnage à haut débit.

Compensation intelligente : équipé d'un réglage automatique du zéro et d'une fonction de compensation automatique de la source lumineuse.

Méthode de fonctionnement : il peut être mis à zéro manuellement, et pendant la mise à zéro, il est nécessaire de s'assurer qu'il n'y a pas de solution aqueuse d'ozone dans l'instrument.

Unité d'affichage : mg/L, ppm en option.

Affichage des données : Écran tactile couleur haute définition.

Fonction de sortie : 4-20 mA, communication RS485.

Réglage automatique du zéro : il peut ajuster la luminosité de la source de lumière LED ultraviolette en temps réel en fonction des données de lumière de référence pour maintenir des données de point zéro constantes, garantissant ainsi la stabilité du point zéro.

Plusieurs versions :

La version normale est utilisée pour l'eau du robinet et l'eau purifiée.

La version HF peut être utilisée pour une solution aqueuse d'ozone à 20 % d'acide fluorhydrique.

Analyseur d'ozone dissous - Structure et composition du produit

【1】Dimensions d'installation murale

【2】Panneau d'affichage et écran d'affichage

【3】 Entrée d'alimentation, sortie de signal, entrée et sortie

Entrée de puissance :

Sortie du terminal de signal :

Borne DISSPLAY SIGNAL : utilisée pour connecter les signaux d'affichage à distance (cette machine dispose déjà d'un écran d'affichage)

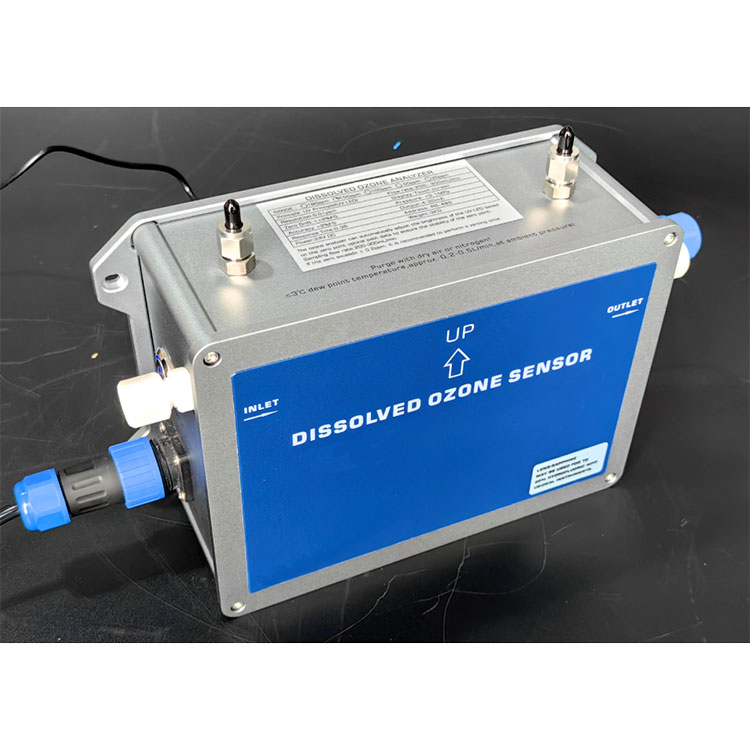

L'interface de gaz au-dessus de l'analyseur d'eau à ozone dissous UV est utilisée pour l'interface avec l'air comprimé. Si la température de l'eau ozonisée est trop basse, il est recommandé d'introduire de l'air comprimé dans l'instrument pour éviter la condensation dans la conduite d'eau ozonée interne de l'instrument.

 Analyseur d'ozone dissous - Schéma du processus de connexion du produit

Analyseur d'ozone dissous - schéma de connexion d'échantillonnage de branche à pression positive

(Il est recommandé d'utiliser ce processus de connexion pour l'échantillonnage fractionné. Notez que le débitmètre doit être installé à la sortie de l'analyseur d'eau à ozone dissous.)

Analyseur d'ozone dissous, schéma de connexion d'échantillonnage de pompe à eau à pression négative

(Il est recommandé d'utiliser ce processus de connexion pour l'échantillonnage fractionné. Notez que le débitmètre doit être installé à la sortie de l'analyseur d'eau à ozone dissous.)

Remarque : Le fabricant du débitmètre d'eau à ozone dissous est un accessoire de configuration standard et la pompe à eau à pression négative est un produit en option. Vous pouvez consulter le fabricant pour l'acheter séparément.

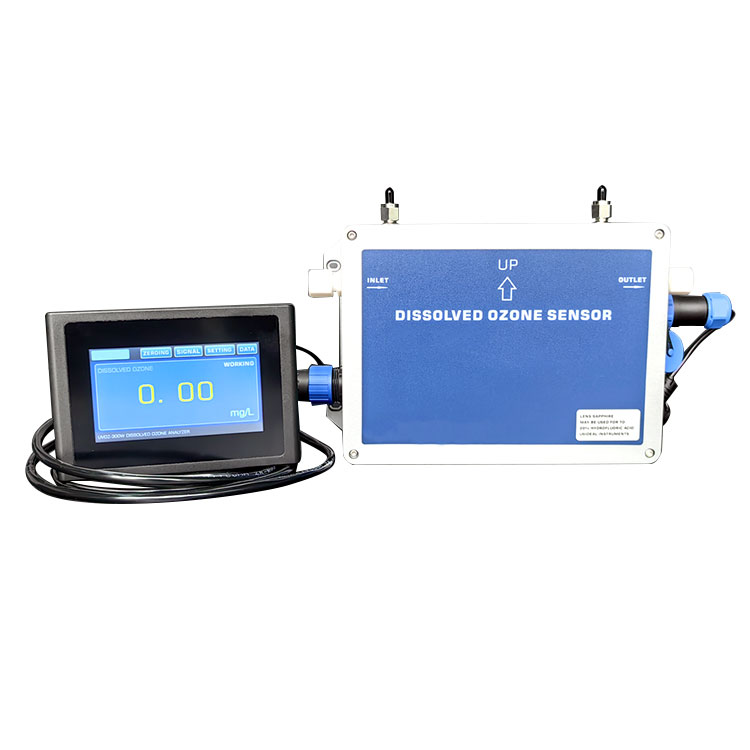

Remarque : sans version d'affichage, le fabricant configurera séparément les accessoires pour écran tactile filaire (longueur de fil inférieure à 2 mètres)

Analyseur d'ozone dissous - Paramètres techniques :
